Überlauf-/Rücklaufkasten 100 E INT
Hauptmerkmale
- Hochwertige, robuste Edelstahlausführung
- Einfache Montage
- Äußerst korrosionsbeständig

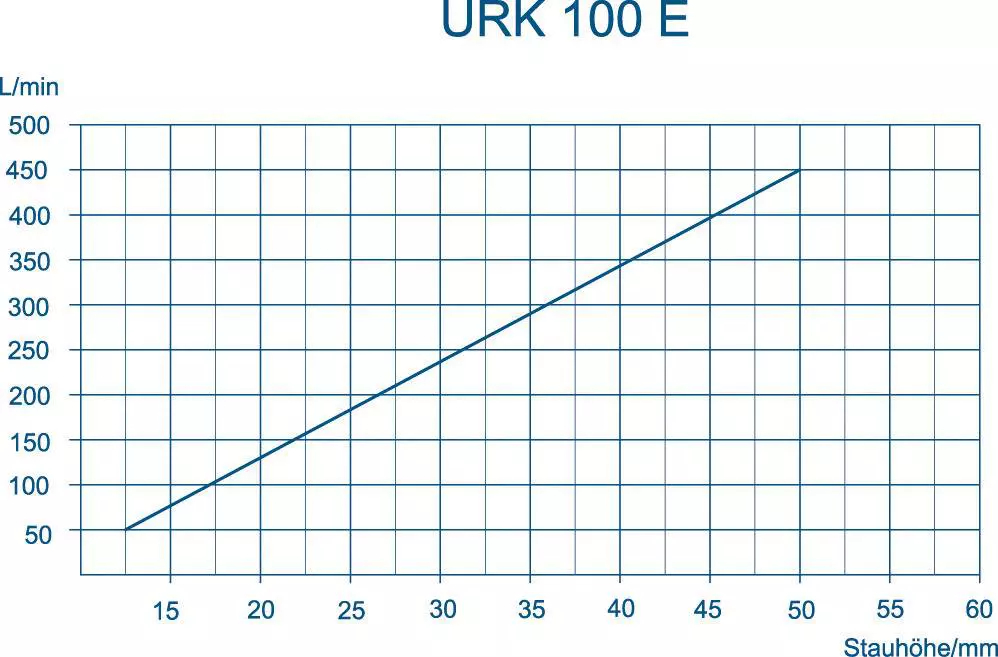

Die Überlauf-Rücklauf-Armaturen werden in die senkrechte Beckenwand eingebaut. Größe und Anzahl der eingesetzten Armaturen richtet sich nach der rückzuführenden Wassermenge. Jedoch sollten beim Einsatz als Rücklauf-Armatur aus Sicherheitsgründen mindestens zwei eingesetzt werden. Bei der Berechnung der Rücklaufleitungs-Nennweite sollte eine max. Rücklaufgeschwindigkeit von 0,6 m/s zugrunde gelegt werden. Die Anschlussstutzen passen problemlos in alle Muffen der Abflussrohre.
Feature-Details
Überlauf-/Rücklaufkästen zum Einbau in senkrechte Beckenwände
Anzahl der zu verbauenden Armaturen je nach rückzuführender Wassermenge – aus Sicherheitsgründen sind mindestens zwei empfohlen
Bei Berechnung der Rücklaufleitungs-Nennweite maximale Rücklaufgeschwindigkeit von 0,6 m/Sekunde zugrunde legen
Anschlussstutzen passen in alle Muffen der Abflussrohre
Gefertigt aus rostfreiem Edelstahl
Spezifikationen
Technische Daten im Detail
- Anschluss
- DN 100
- Material
- Edelstahl 1.4301 (AISI 304) / Edelstahl 1.4571 (AISI 316Ti)
- Abmessungen (L × B × H)
- 450 × 150 × 180
- mm
- Nettogewicht
- 3.44
- kg
Downloads
- 2D Zeichnungen
- 3D Zeichnungen
- Ersatzteilliste
- Gebrauchsanleitung
- Produktdatenblatt
