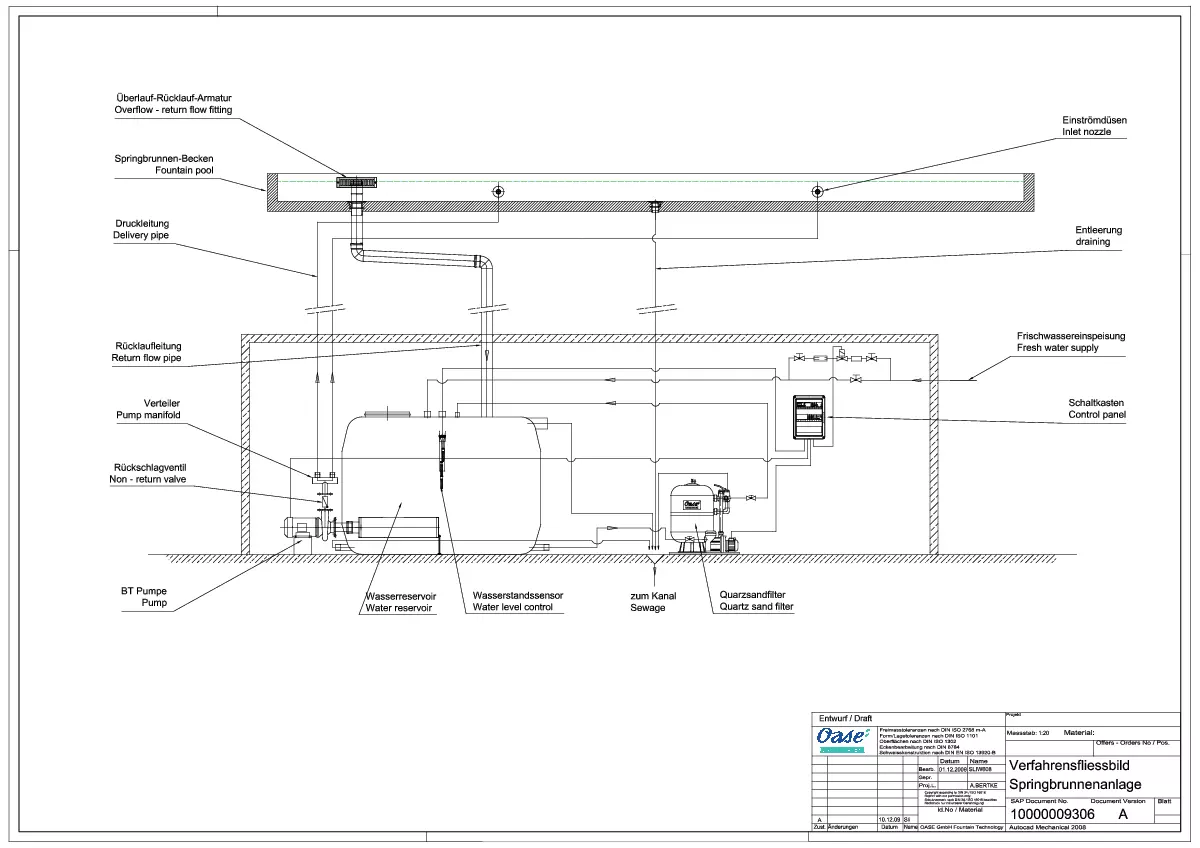

Der Kristall-Quarzsandfilter sollte unabhängig von und parallel zur eigentlichen Springbrunnen- und Umwälztechnik betrieben werden. Dabei kann er sowohl während des Betriebs als auch in Ruhezeiten oder sogar rund um die Uhr arbeiten.
Die Filteranlage besteht aus einem Behälter aus glasfaserverstärktem Kunststoff sowie einer Pumpe und einem Mehrwegeventil. Alles ist kompakt auf einer Kunststoffpalette vormontiert. Die Einfüllöffnung des Filterbehälters ist mit einem Deckel mit ein gebautem Manometer verschlossen. Der Behälter wird mit Kristall-Quarzsand oder AFM Filtermedium gefüllt und das verschmutzte Wasser wird von der Pumpe angesaugt. Im Filter wird es über einen Oberverteiler mit Sieb durch das Filtermedium gedrückt und anschließend durch einen Unterverteiler mit Schlitzröhrchen dem Wasserbecken wieder zugeführt. Ist die Filterkapazität erschöpft, wird der Filter einfach rückgespült und der Schmutz über den Schmutzwasserkanal abgeführt.
Feature-Details
Effiziente und umweltfreundliche mechanische Wasserfilterung
AFM-Filtermedium verlängert die Reinigungsintervalle in Wasseranlagen deutlich
Zusammenstellen individueller, ganzheitlicher Lösungen aus Sandfilter, Quarzsand-/AFM-Filtermedium sowie Rückspül-Automatik Eurotronik
Filterbetrieb parallel zu oder unabhängig von den Betriebszeiten der Anlage möglich
Filter komplett mit Behälter aus glasfaserverstärktem Kunststoff, Pumpe und Mehrwegeventil, kompakt und installationsfreundlich vormontiert auf Kunststoffpalette
Einfaches Reinigen
Bei vollem Filter leitet die Rückspül-Automatik den gesammelten Schmutz in den Kanal
Spezifikationen
Technische Daten im Detail
- Abmessungen (L × B × H)
- 1000 × 1000 × 1250
- mm
- Durchmesser des Filterbehälters
- 830
- mm
- Filterfläche
- 0,50
- m2
- Umwälzleistung bei 8 m WS
- 25
- m3/h
- Filtergeschwindigkeit bei 8 m WS
- 50
- m/h
- Rückspülgeschwindigkeit
- 50
- m/h
- Rückspüldauer
- ca. 2 - 4 Min.
- Wasserbedarf pro Rückspülung
- ca. 1250 l in 3 Min.
- Körnung des Filtermaterials
- 0,4-1,0
- mm
- Menge des Filtermaterials
- ca. 325 kg
- Max. Betriebsdruck
- 2,5
- bar
- Anschluss Saugseite
- 2"
- Anschluss Druckseite
- 63
- mm
- Anschluss Druckseite
- 2"
- Anschluss Rückspülung
- 63
- mm
- Anschluss Rückspülung
- 2
- Leistungsaufnahme
- 1850
- W
- Nennstrom
- 8,3
- A
- Nennspannung
- 230
- V
- Frequenz
- 50
- Hz
- Schutzart
- IPX4
- Nettogewicht
- 66
- kg
- Material Filter
- GFK
